Cylinders

Standard single acting cylinders are designed for an easy maintenance.
Available on stock or with short lead time.


• Cylinder tube and clevis terminals: 6082-T6 aluminum alloy, black hard coated
• Rod: Nitronic 50
• Pins: 17-4-ph stainless steel
• Air spring return

Seal kit & service tools available on request

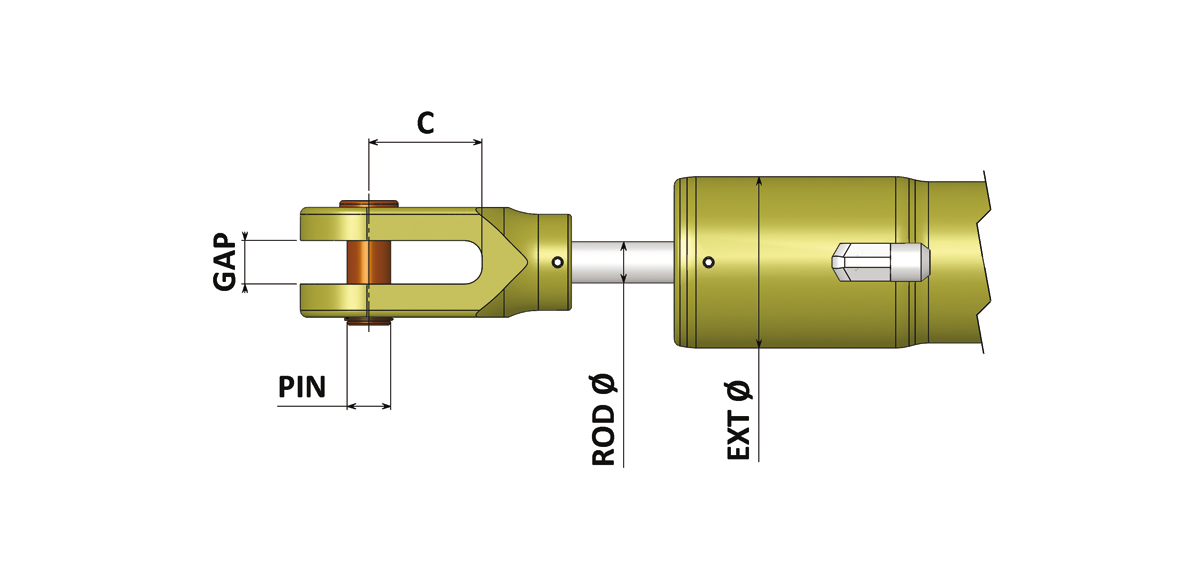

SIZE MODEL Max pull load @ 350 bar (1) Max yield load Gap & pin (2) Rod Ø Max ext. Ø Stroke L (pin-to-pin) Dry weight Oil volume D
kg lb kg lb mm in mm in mm in mm in mm in kg lb litres zip
-6 CL 025 S 0250 1348 2972 5804 12796 11,1 0,44 12,0 0,47 36 1,42 250 9,8 519,3 20,4 1,0 2,20 0,09 zip
CL 025 S 0350 350 13,8 635,8 25,0 1,2 2,65 0,13 zip
CL 025 S 0570 570 22,4 892,8 35,1 1,6 3,53 0,22 zip
-7 CL 030 S 0250 2118 4669 5804 12796 12,7 0,50 12,0 0,47 42 1,65 250 9,8 527,3 20,8 1,3 2,87 0,15 zip
CL 030 S 0350 350 13,8 643,3 25,3 1,5 3,31 0,21 zip
CL 030 S 0570 570 22,4 900,3 35,4 2,0 4,41 0,34 zip
-10 CL 035 S 0250 3029 6678 5804 12796 12,7 0,50 12,0 0,47 47 1,85 250 9,8 540,5 21,3 1,5 3,31 0,21 zip
CL 035 S 0380 380 15,0 691,5 27,2 1,9 4,19 0,32 zip
CL 035 S 0600 600 23,6 948,5 37,3 2,4 5,29 0,51 zip
-12 CL 040 S 0250 3766 8303 11377 25082 15,9 0,63 16,0 0,63 52 2,05 250 9,8 559 22,0 2,3 5,07 0,26 zip
CL 040 S 0380 380 15,0 710 28,0 2,8 6,17 0,4 zip
CL 040 S 0600 600 23,6 967 38,1 3,7 8,16 0,63 zip
-17 CL 045 S 0250 4957 10928 10650 23479 15,9 0,63 16,0 0,63 58 2,28 250 9,8 568 22,4 2,8 6,17 0,35 zip
CL 045 S 0400 400 15,7 743 29,3 3,5 7,72 0,56 zip
CL 045 S 0700 700 27,6 1093 43,0 4,9 10,80 0,97 zip
-20 CL 050 S 0300 6288 13863 11377 25082 19 0,75 16,0 0,63 64 2,52 300 11,8 608,5 24,0 3,5 7,72 0,53 zip
CL 050 S 0500 500 19,7 828,5 32,6 4,4 9,70 0,88 zip
CL 050 S 0700 700 27,6 1048,5 41,3 5,4 11,90 1,23 zip
-28 CL 060 S 0300 8967 19769 18806 41460 22,2 0,87 20,0 0,79 77 3,03 300 11,8 636,5 25,1 5,6 12,35 0,75 zip
CL 060 S 0500 500 19,7 856,5 33,7 7,1 15,65 1,26 zip
CL 060 S 1100 1100 43,3 1516,5 59,7 11,6 25,57 2,76 zip
-32 CL 070 S 0450 11979 26409 30707 67697 22,2 0,87 25,0 0,98 89 3,50 450 17,7 828,5 32,6 9,3 20,50 1,51 zip
CL 070 S 0700 700 27,6 1103,5 43,4 11,9 26,23 2,35 zip
CL 070 S 1200 1200 47,2 1653,5 65,1 17,1 37,70 4,3 zip
